Jenis dan Macam Macam Jaringan Komputer

Macam macam jaringan komputer yang dikenal pada dunia networking, jaringan bertugas menghubungkan perangkat yang satu dengan perangkat yang lainnya. Dalam dunia networking jenis berbagai jaringan komputer terus mengalami peningkatan sesuai dengan perkembangan dan penggunaannya.
Jenis Jenis Jaringan Komputer
Secara umum ada beberapa jenis jaringan komputer yang kita kenal, secara umum berbagai jenis jaringan ini memiliki fungsi dan penerapan yang berbeda. Berikut adalah beberapa jenis jaringan komputer yang ada di dunia networking.

• LAN, Local Area Network
• WAN, Wide Area Network
• MAN, Metropolitan Area Network
• SAN, bisa di artikan Storage Area Network, System Area Network, atau Server Area Network.
• WLAN, Wireless Local Area Network
• CAN, Campus Area Network, Controller Area Network, kadang bisa disebut Cluster Area Network
• DAN, Desk Area Network
• PAN, Personal Area Network

WAN dan LAN merupakan jenis jaringan komputer yang pertama, sedangkan jenis yang lain merupakan pengembangan konsep dan teknologi jaringan yang ada.

Penjelasan Macam Macam Jaringan Komputer

Dari berbagai macam tipe jaringan komputer tersebut, selanjutnya kita akan membahas secara detil fungsi dan perannya dalam jaringan.
LAN – Local Area Network
LAN menghubungkan perangkat jaringan pada jarak yang relatif pendek. Contohnya adalah jaringan kantor, sekolah, rumah, dan mungkin bangunan kecil. Selain beroperasi di ruangan yang terbatas, LAN juga dikelola secara mandiri oleh orang atau organisasi yang memanfaatkanya. LAN menggunakan Teknologi seperti Ethernet dan Token Ring, istilah yang paling populer adalah kabel LAN, yang digunakan untuk mengkoneksikan perangkat dalam jaringan tersebut.
WAN – Wide Area Network
WAN menghubungkan perangkat dalam jangkauan yang luas dan jauh, salah satu contohnya adalah Internet. WAN merupakan kumpulan dari LAN, fungsi router memudahkan koneksi LAN ke WAN. Konsep IP baik LAN maupun WAN di atur oleh router ini.
MAN - Metropolitan Area Network
Jaringan yang mencakup wilayah geografis yang lebih besar dari LAN tetapi lebih kecil dari WAN, seperti sebuah desa dan kota. MAN biasanya dimiliki dan dioperasikan oleh suatu organisasi dan oleh entitas tunggal seperti badan pemerintah atau perusahaan besar.
SAN -Storage Area Network
Jaringan yang menghubungkan atau mengkoneksikan server dengan perangkat penyimpanan data.
WLAN -Wireless Local Area Network
LAN yang dihubungkan dengan memanfaatkan Wifi atau tanpa kabel, teknologi modem memungkinkan konsep ini.
CAN – Campus Area Network
Sebuah jaringan yang mencakup beberapa LAN tetapi lebih kecil dari MAN, seperti pada universitas atau kampus serta restoran dan bisnis minimarket.

Jaringan Komputer

Jaringan komputer memang sangat diperlukan dalam perkembangan teknologi, banyak alat alat atau perangkat keras jaringan yang membingungkan seperti hub dan switch dan modem vs router. Namun dengan pemahaman yang benar walaupun fungsi beberapa alat jaringan tersebut sama, namun pola kerjanya bisa saja berbeda. Teknologi di dalamnya serta teknik dalam pengiriman data pasti berbeda antara yang satu dengan yang lainnya.

Read More

Pengkabelan Pada Jaringan Komputer

Nah untuk anda yang sedang bergelut di bidang IT, khususnya bidang Teknik Komputer & Jaringan pastinya anda tahu tentang Pengkabelan. Nah untuk itu kali ini saya akan meng-post tentang Pengkabelan. Disimak ya.

Yang anda butuhkan adalah :

Tank Crimping

Tank Crimping adalah alat untuk memotong kabel UTP dan untuk menjepit ujung konektor,dan ini sangat penting sekali bagi kita yang ingin belajar cara mengcrimping kabel,alat ini bentuknya hampir sama dengan Tank biasa yang sering kita lihat atau temui.

Kabel UTP

Kabel UTP kita gunakan untuk saling menghubungkan jaringan internet dan di dalam kabel UTP ini terdapat 8 helai kabel kecil yang berwarna-warni.

Konektor RJ-45

Konektor adalah alat yang kita pasang pada ujung kabel UTP tujuanya agar kabel dapat kita pasang pada port LAN. Konektor RJ-45 harus dipasangkan pada ujung kabel UTP apabila tidak maka Kabel UTP tidak akan berguna.

LAN Tester

LAN Tester adalah alat untuk menguji hasil crimpingan kabel kita, kalau krimpingan kita salah maka lampu di Cable Tester ini tidak akan menyala dan kalau hasil crimpingan kita sudah benar maka lampu di Cable Tester akan menyala dengan otomatis,jadi alat ini sangat berguna bagi kita untuk mengetahui hasil crimpingan kita.

Perbedaan kabel Straight dan Cross

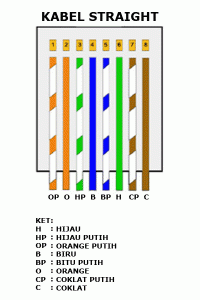

Kabel Straight merupakan kabel yang memiliki cara pemasangan yang sama antara ujung satu dengan ujung yang lainnya. Urutan standar kabel straight adalah seperti dibawah ini yaitu sesuai dengan standar TIA/EIA 368B (yang paling banyak dipakai) atau kadang-kadang juga dipakai  sesuai  standar TIA/EIA 368A sebagai berikut:

Contoh penggunaan kabel straight adalah sebagai berikut :

• Menghubungkan antara Komputer dengan Switch

• Menghubungkan Komputer dengan LAN pada Modem Cable/DSL

• Menghubungkan Router dengan LAN pada Modem Cable/DSL

• Menghubungkan Switch ke Router

• Menghubungkan Hub ke Router

Kabel Crossover merupakan kabel yang memiliki susunan berbeda antara ujung satu dengan ujung lainnya. Kabel cross digunakan untuk menghubungkan 2 device yang sama. Gambar dibawah adalah susunan standar kabel cross.

Contoh penggunaan kabel crossover adalah sebagai berikut :

• Menghubungkan 2 buah Komputer secara langsung

• Menghubungkan 2 buah Switch

• Menghubungkan 2 buah Hub

• Menghubungkan Switch dengan Hub

• Menghubungkan Komputer dengan Router

Dari 8 buah kabel yang ada pada kabel UTP ini (baik pada kabel straight maupun cross over) hanya 4 buah saja yang digunakan untuk mengirim dan menerima data, yaitu kabel pada pin no 1,2,3 dan 6.

Membuat Kabel Straight UTP

1. Kupas bagian ujung kabel UTP, kira-kira 2 cm.

2. Buka pilinan kabel, luruskan dan urutankan kabel sesuai standar gambar.

3. Setelah urutannya sesuai standar, potong dan ratakan ujung kabel,

4. Masukan kabel yang sudah lurus dan sejajar tersebut ke dalam konektor RJ-45, dan pastikan semua kabel posisinya sudah benar dengan posisi sebagai berikut:

Orange Putih pada Pin 1.

Orange pada Pin 2.

Hijau Putih pada Pin 3.

Biru pada Pin 4.

Biru Putih pada Pin 5.

Hijau pada Pin 6.

Coklat Putih pada Pin 7.

Coklat pada Pin 8.

5. Lakukan crimping menggunakan crimping tools, tekan crimping tool dan pastikan semua pin (kuningan) pada konektor RJ-45 sudah “menggigit” tiap-tiap kabel. biasanya akan terdengar suara "krik".

Setelah selesai pada ujung yang satu, lakukan lagi pada ujung yang lain

Langkah terakhir adalah mengecek kabel yang sudah kita buat tadi dengan menggunakan LAN tester, caranya masukan masing-masing ujung kabel (konektor RJ-45) ke masing2 port yang tersedia pada LAN tester, nyalakan dan pastikan semua lampu LED menyala sesuai dengan urutan kabel yang kita buat.

Membuat Kabel Cross UTP

Membuat kabel cross memiliki langkah yang hampir sama dengan kabel straight, perbedaan hanya terletak pada urutan warna dari kedua ujung kabel. Berbeda dengan kabel straight yang memiliki urutan warna sama di kedua ujung kabel, kabel cross memiliki urutan warna yang berbeda pada kedua ujung kabel.

Ujung Pertama sama dengan kabel straight :

• Orange Putih pada Pin 1.

• Orange pada Pin 2.

• Hijau Putih pada Pin 3.

• Biru pada Pin 4.

• Biru Putih pada Pin 5.

• Hijau pada Pin 6.

• Coklat Putih pada Pin 7.

• Coklat pada Pin 8.

Untuk ujung kabel yang Kedua, susunan warnanya berbeda dengan ujung pertama. Adapun susunan warnanya adalah sebagi berikut:

• Hijau Putih pada Pin 1.

• Hijau pada Pin 2.

• Orange Putih pada Pin 3.

• Biru pada Pin 4.

• Biru Putih pada Pin 5.

• Orange pada Pin 6.

• Coklat Putih pada Pin 7.

• Coklat pada Pin 8.

Dibawah ini adalah contoh ujung kabel UTP yang telah terpasang konektor RJ-45 dengan benar, selubung kabel (warna biru) ikut masuk kedalam konektor.

Read More

Macam - Macam Perangkat Jaringan

NIC (Network Interface Card)

NIC (Network Interface Card) atau yang biasa disebut LAN card ini adalah sebuah kartu yang berfungsi sebagai jembatan dari komputer ke sebuah jaringan komputer. Komponen ini biasanya sudah terpasang secara onboard di beberapa komputer atau laptop.

Kabel Jaringan

Kabel dalam sebuah jaringan digunakan sebagai media penghubung. Meskipun sekarang sudah ada teknologi tanpa kabel (wireless) namun kabel masih sering digunakan karena mudah dalam pengoperasiannya. Ada beberapa macam tipe kabel yang biasa digunakan untuk membangun sebuah jaringan komputer seperti :

Kabel UTP

Untuk memahami fungsi kabel UTP, maka lebih baik kita membahas dahulu tentang apa itu pengertian kabel UTP atau kepanjangannya Unshielded twisted-pair. Kabel UTP adalah jenis kabel yang terbuat dari bahan penghantar tembaga, memiliki isolasi dari plastik dan terbungkus oleh bahan isolasi yang mampu melindungi dari api dan kerusakan fisik.

Kabel UTP terdiri dari empat pasang inti kabel yang saling berbelit yang masing-masing pasang memiliki kode warna berbeda. Kabel UTP tidak memiliki pelindung dari interferensi elektromagnetik, namun jenis kabel ini banyak digunakan karena harga yang relatif murah dan fungsinya yang memang sudah sesuai dengan standar yang diharapkan.

Fungsi kabel UTP yaitu digunakan sebagai kabel jaringan LAN (Local Area Network) pada sistem jaringan komputer, dan biasanya kabel UTP mempunyai impedansi kurang lebih 100 ohm, serta dibagi menjadi beberapa kategori berdasarkan kemampuannya sebagai penghantar data.
Dalam pemakaian sehari-hari, kabel UTP sudah sangat baik digunakan sebagai kabel jaringan komputer misalnya dalam kegunaan ruang kantor atau dalam sistem jaringan suatu perusahaan. Mengenai beberapa kelemahan dan kekurangan kabel UTP yang tidak tahan terhadap medan elektromagnetik dan kerusakan benturan benda keras, masih bisa diatasi dengan memasang pelindung luar misalnya seperti pipa plastik.Nah, itu sedikit penjelasan tentang kabel UTP. Sekarang saya jelaskan tentang kabel STP.

Kabel STP

Shielded Twisted Pair adalah jenis kabel telepon yang digunakan dalam beberapa bisnis instalasi. Terdapat pembungkus tambahan untuk tiap pasangan kabel (twisted pair). Kabel STP juga digunakan untuk jaringan Data, digunakan pada jaringan Token-Ring IBM. Pembungkusnya dapat memberikan proteksi yang lebih baik terhadap interferensi EMI.

Kabel STP mempunyai beberapa kelemahan:

1. Attenuasi meningkat pada frekuensi tinggi.
2. Pada frekuensi tinggi, keseimbangan menurun sehingga tidak dapat mengkompensasi       timbulnya crosstalk dan sinyal noise.
3. Harganya cukup mahal.

Pada kabel STP, didalamnya terdapat satu lapisan pelindung kabel internal sehingga melindungi data yang ditransmisikan dari interferensi/gangguan. STP (Shielded Twisted Pair), selain dililitkan, juga punya proteksi terhadap induksi atau interferensi sinyal dari luar kabel berupa lapisan kertas alumunium foil, sebelum jaket pembungkus luar.

Konektor

Konektor digunakan sebagai sarana penghubung antara kabel dengan colokan NIC (Network Interface Card) yang ada pada komputer Anda. Jenis konektor ini disesuaikan dengan tipe kabel yang digunakan misalnya Konektor RJ-45 berpasangan dengan kabel UTP/STP, konektor BNC/T berpasangan dengan kabel coaxial dan konektor ST berpasangan dengan kabel fiber optic.

Hub

Hub adalah komponen jaringan komputer yang memiliki colokan (port-port), jumlah portnya ini mulai dari 8,16, 24, sampai 32 port. Pada umunya hub digunakan untuk menyatukan kabel-kabel network dari tiap workstation, server atau perangkat lainnya. Dengan kata lain Hub sama halnya seperti sebuah jembatan yang dapat menghubungkan beberapa kota atau provinsi.

Switch

Switch pada prinsipnya sama dengan hub bedanya switch lebih pintar daripada hub karena mampu menganalisa paket data yang dilewatkan padanya sebelum dikirim ke tujuan. Selain itu switch juga memiliki kecepatan transfer data dari server ke workstation atau sebaliknya.

Repeater

Repeater adalah sebuah komponen yang berfungsi memperkuat sinyal. Sinyal yang diterima dari satu segmen kabel LAN ke segmen LAN berikutnya akan dipancarkan kembali dengan kekuatan sinyal asli pada segmen LAN pertama sehingga dengan adanya repeater ini, jarak antara dua jaringan komputer dapat diperluas.

Bridge

Fungsi dari bridge hampir sama dengan repeater, tetapi bridge mampu menghubungkan antar jaringan yang menggunakan transmisi berbeda. Misalnya, jaringan ethernet baseband denagn ethernet broadband. Bridge dapat pula menghubungkan jaringan yang menggunakan tipe kabel berbeda ataupun topologi yang berbeda. Bridge dapat mengetahui alamat ip setiap komputer pada tiap-tiap jaringan.

Router

Router memiliki kemampuan untuk menyaring atau menfilter data yang lalu lalang di jaringan berdasarkan aturan atau protocol tertentu. Sama seperti hub/switch, router juga dapat digunakan untuk menghubungkan beberapa jaringan seperti jaringan model LAN, MAN, bahkan WAN.

PC Router :
Pengertian PC router adalah sebuah komputer yang dimodifikasi sedemikian rupa sehingga dapat digunakan sebagai router. Untuk membuat sebuah PC router tidak harus menggunakan komputer dengan spesifikasi yang tinggi. Komputer dengan prosesor pentium dua, hard drive 10 GB dan ram 64 serta telah tersedia LAN Card  sudah bisa digunakan sebagai PC router. Komputer yang dijadikan router ini harus diinstal dengan sistem operasi khusus untuk router. Sistem operasi yang populer untuk PC router saat ini adalah Mikrotik.

Dedicated Router
Dedicated Router, yaitu perangkat jaringan yang memiliki fungsi sebagai router murni yang sudah didesain oleh vendornya masing – masing. Router ini khusus dibuat oleh public.

Modem

Modem digunakan sebagai penghubung jaringan LAN dengan internet. Dalam melakukkan tugasnya, modem akan mengubah data digital kedalam data analog yang bisa dipahami oleh kita manusia ataupun sebaliknya.
